Popis produktu

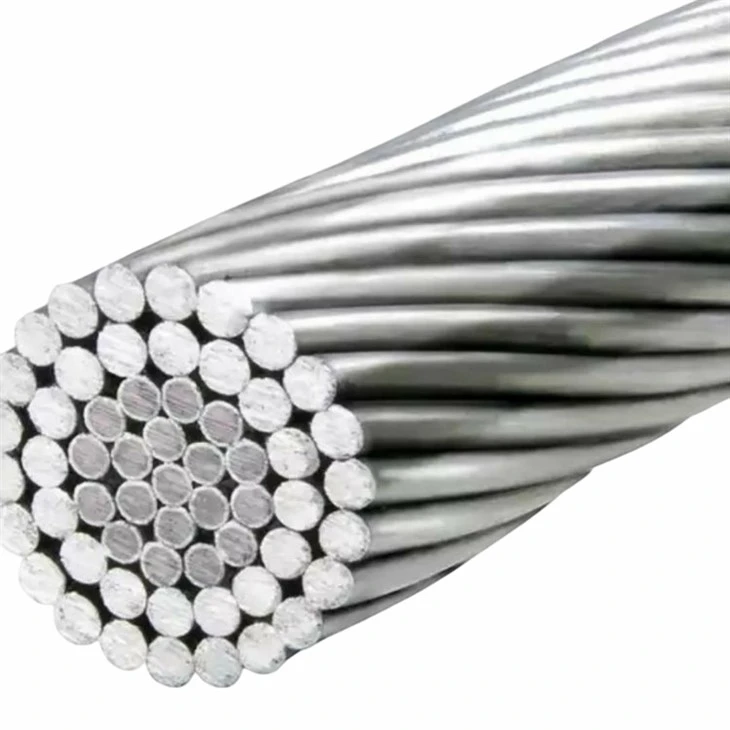

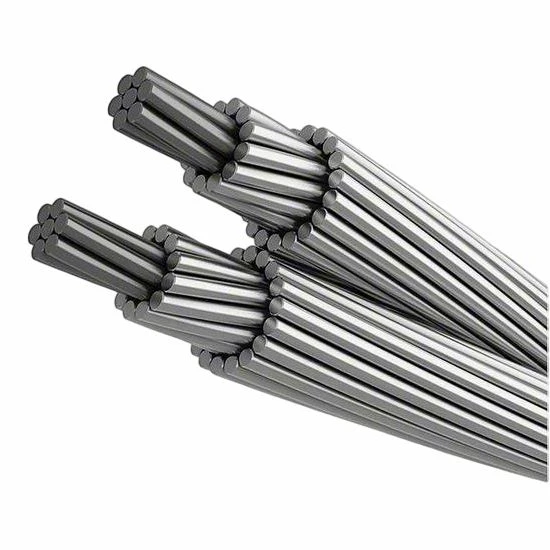

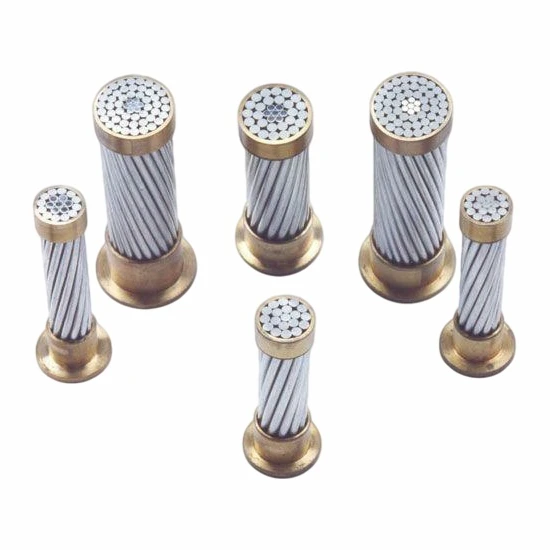

Naše továrna vyrábí ocelově vyztužený hliníkový lankový drát, vrchní vodič pro přenos energie vyrobený z pozinkovaného ocelového jádra a vnější vrstvu z hliníkového drátu. Plně kombinuje vysokou vodivost hliníku s vysokou mechanickou pevností oceli a využívá efekt kůže ke snížení dopadu nízké vodivosti ocelového jádra na účinnost přenosu, čímž dosahuje vysoce-účinného přenosu energie. Náš ocelový-hliníkový lankový drát s jádrem je k dispozici ve třech typech založených na poměru plochy průřezu hliník-k{5}}ocel-: standardní, lehký-a zesílený a je široce používán v přenosových a distribučních vedeních různých úrovní napětí.
Model produktu
|
Běžné modely |
JL/G1A, JL/G1B, JL/G2A, JL/G2B, JL/G3A |
|
Význam loga |
|
|
Ocelový drát běžné pevnosti |
G1A nebo G1B |
|
Vysokopevnostní ocelový drát- |
G2A nebo G2B |
|
Ultra-vysokopevnostní ocelový drát |
G3A |
Vlastnosti a aplikace produktu
Hliníkový lankový drát Hualun vyztužený ocelí se vyznačuje jednoduchou konstrukcí, pohodlnou instalací a údržbou, nízkými náklady na vedení a velkou přenosovou kapacitou. Dobře se-hodí pro pokládání kabelů přes řeky a údolí a jeho vynikající vodivost a dostatečná mechanická pevnost umožňují větší rozteč věží.
Technické parametry produktu
|
Jmenovitá plocha průřezu-Al/ocel |
Struktura Počet kořenů/průměr |
vnější průměr lanka |
Část kalkulace |
Referenční hmotnost |
Celková hmotnost |
DC odpor ne větší než |
Vypočítejte lomnou sílu |
|||
| Hliník | Ocel | Hliník | Ocel | Hliník | Ocel | |||||
|
10/2 |
6/1.50 |
1/1.50 |
4.50 |
10.60 |
1.77 |
29.09 |
13.78 |
42.87 |
2.706 |
4120 |
|
16/3 |
6/1.85 |
1/1.85 |
5.55 |
16.13 |
2.69 |
44.62 |
20.97 |
65.23 |
1.779 |
6130 |
|
25/4 |
6/2.32 |
1/2.32 |
6.96 |
25.36 |
4.23 |
69.60 |
32.97 |
102.57 |
1.131 |
9290 |
|
35/6 |
6/2.72 |
1/2.72 |
8.16 |
34.86 |
5.81 |
96.67 |
45.32 |
141.99 |
0.8230 |
12630 |
|
50/8 |
6/3.20 |
1/3.20 |
9.60 |
48.25 |
8.04 |
132.41 |
62.73 |
195.14 |
0.5946 |
16820 |
|
50/30 |
12/2.32 |
7/2.32 |
11.60 |
50.73 |
29.59 |
140.09 |
231.87 |
371.96 |
0.5692 |
42620 |
|
70/10 |
6/3.80 |
1/3.80 |
11.40 |
68.05 |
11.34 |
186.72 |
88.46 |
275.18 |
0.4217 |
23390 |
|
70/40 |
12/2.72 |
7/2.72 |
13.60 |
69.73 |
40.67 |
192.56 |
318.71 |
511.27 |
0.4141 |
58300 |
|
95/15 |
26/2.15 |
7/1.67 |
24.26 |
94.39 |
15.33 |
260.64 |
120.14 |
380.78 |
0.3058 |
35000 |
|
95/20 |
7/4.16 |
7/1.85 |
13.61 |
95.14 |
18.82 |
261.47 |
147.44 |
408.91 |
0.3019 |
37200 |
|
95/55 |
12/3.20 |
7/3.20 |
13.87 |
96.51 |
56.30 |
266.52 |
441.13 |
707.65 |
0.2992 |
78110 |
|
120/7 |
18/2.90 |
1/2.90 |
16.00 |
118.89 |
6.61 |
327.44 |
51.52 |
378.96 |
0.2422 |
27570 |
|
120/20 |
26/2.38 |
7/1.85 |
14.50 |
115.67 |
18.82 |
319.39 |
147.44 |
466.83 |
0.2496 |
41000 |
|
120/25 |
7/4.72 |
7/2.10 |
15.07 |
122.48 |
24.25 |
336.60 |
189.98 |
526.58 |
0.2345 |
47880 |
|
120/70 |
12/3.60 |
7/3.60 |
15.74 |
122.15 |
71.25 |
337.31 |
558.30 |
895.61 |
0.2364 |
98870 |
|
150/8 |
18/3.20 |
1/3.20 |
18.00 |
144.76 |
8.04 |
398.69 |
62.73 |
461.42 |
0.1989 |
32860 |
|
150/20 |
24/2.78 |
7/1.85 |
16.00 |
145.68 |
18.82 |
401.97 |
147.44 |
549.41 |
0.1980 |
46630 |
|
150/25 |
26/2.70 |
7/2.10 |
16.67 |
148.86 |
24.25 |
411.05 |
189.98 |
601.03 |
0.1939 |
54110 |
|
150/35 |
30/2.50 |
7/2.50 |
17.10 |
147.26 |
34.36 |
406.94 |
269.24 |
676.18 |
0.1962 |
65020 |
|
185/10 |
18/3.60 |
1/3.60 |
17.50 |
183.22 |
10.18 |
504.59 |
79.39 |
583.98 |
0.1572 |
40880 |
|
185/25 |
24/3.15 |
7/2.10 |
18.00 |
187.04 |
24.25 |
516.09 |
189.98 |
706.07 |
0.1542 |
59420 |
|
185/30 |
26/2.98 |
7/2.32 |
18.88 |
181.34 |
29.59 |
500.72 |
231.87 |
732.59 |
0.1592 |
64320 |
|
185/45 |
30/2.80 |
7/2.80 |
19.60 |
184.73 |
43.10 |
510.46 |
337.74 |
848.20 |
0.1564 |
80190 |
|
210/10 |
18/3.80 |
1/3.80 |
19.00 |
204.14 |
11.34 |
562.22 |
88.46 |
650.68 |
0.1411 |
45140 |
|
210/25 |
24/3.33 |
7/2.22 |
19.98 |
209.02 |
27.10 |
576.75 |
212.31 |
789.06 |
0.1380 |
65990 |
|
210/35 |
26/3.22 |
7/2.50 |
20.38 |
211.73 |
34.36 |
584.62 |
269.24 |
853.86 |
0.1363 |
74250 |
|
210/50 |
30/2.98 |
7/2.98 |
20.86 |
209.24 |
48.82 |
578.21 |
382.56 |
960.77 |
0.1331 |
90830 |
|
240/30 |
24/3.60 |
7/2.40 |
21.60 |
244.29 |
31.67 |
674.07 |
248.13 |
922.20 |
0.1181 |
75620 |
|
240/40 |
26/3.42 |
7/2.66 |
21.66 |
238.85 |
38.90 |
659.50 |
304.81 |
964.31 |
0.1209 |
83370 |
|
240/55 |
30/3.20 |
7/3.20 |
22.40 |
241.27 |
56.30 |
666.73 |
441.13 |
1107.86 |
0.1198 |
102100 |
|
300/15 |
42/3.00 |
7/1.67 |
23.01 |
296.88 |
15.33 |
819.66 |
120.14 |
939.80 |
0.09724 |
68060 |
|
300/20 |
45/2.93 |
7/1.95 |
23.43 |
303.42 |
20.91 |
837.99 |
163.81 |
1001.80 |
0.09520 |
75680 |
|
300/25 |
48/2.85 |
7/2.22 |
23.76 |
306.21 |
27.10 |
845.97 |
212.31 |
1058.28 |
0.09433 |
83410 |
|
300/40 |
24/3.99 |
7/2.66 |
23.94 |
300.09 |
38.90 |
828.03 |
304.81 |
1132.84 |
0.09614 |
92220 |
|
300/50 |
26/3.83 |
7/2.98 |
24.26 |
299.54 |
48.82 |
827.11 |
382.56 |
1209.67 |
0.09636 |
103400 |
|
300/70 |
30/3.60 |
7/3.60 |
25.20 |
305.36 |
71.25 |
843.83 |
558.30 |
1402.13 |
0.09460 |
128000 |
|
400/20 |
42/3.51 |
7/1.95 |
26.91 |
406.40 |
20.91 |
1122.04 |
163.81 |
1285.85 |
0.07104 |
88850 |
|
400/25 |
45/3.33 |
7/2.22 |
26.64 |
391.91 |
27.10 |
1082.41 |
212.31 |
1294.72 |
0.07370 |
95940 |
|
400/35 |
48/3.22 |
7/2.50 |
26.82 |
390.88 |
34.36 |
1079.88 |
269.24 |
1349.12 |
0.07389 |
103900 |
|
400/50 |
54/3.07 |
7/3.07 |
27.63 |
399.73 |
51.82 |
1105.06 |
406.01 |
1511.07 |
0.07232 |
123400 |
|
400/65 |
26/4.42 |
7/3.44 |
28.00 |
398.73 |
65.06 |
1101.56 |
509.78 |
1611.34 |
0.07236 |
135200 |
|
400/95 |
30/4.16 |
19/2.50 |
29.14 |
407.75 |
93.27 |
1126.77 |
733.22 |
1859.99 |
0.07087 |
171300 |
|
500/35 |
45/3.75 |
7/2.50 |
30.00 |
497.01 |
34.36 |
1372.67 |
269.24 |
1641.91 |
0.05812 |
119500 |
|
500/45 |
48/3.60 |
7/2.80 |
30.00 |
488.58 |
43.10 |
1349.80 |
337.74 |
1687.54 |
0.05912 |
128100 |
|
500/65 |
54/3.44 |
7/3.44 |
30.96 |
501.88 |
65.06 |
1387.48 |
509.78 |
1897.26 |
0.05760 |
154000 |
|
630/45 |
45/4.20 |
7/2.80 |
33.60 |
623.45 |
43.10 |
1721.88 |
337.74 |
2059.62 |
0.04633 |
148700 |
|
630/55 |
48/4.12 |
7/3.20 |
34.32 |
639.92 |
65.06 |
1767.90 |
441.13 |
2209.03 |
0.04514 |
164400 |
|
630/80 |
54/3.87 |
19/2.32 |
34.82 |
635.19 |
43.10 |
1756.03 |
631.44 |
2387.47 |
0.04551 |
192900 |
|
720/50 |
45/4.529 |
7/3.02 |
50.14 |
725.1 |
50.14 |
|
|
2401.00 |
|
170600 |
|
800/55 |
45/4.80 |
7/3.20 |
38.40 |
814.30 |
56.30 |
2248.99 |
441.13 |
2690.12 |
0.03547 |
191500 |
|
800/70 |
48/4.63 |
7/3.60 |
38.58 |
808.15 |
71.25 |
2232.67 |
558.30 |
2790.97 |
0.03574 |
207000 |
|
800/100 |
54/4.33 |
19/2.60 |
38.98 |
795.17 |
100.88 |
2198.30 |
793.05 |
2991.35 |
0.03635 |
241100 |
|
1000/45 |
72/4.21 |
7/2.80 |
42.08 |
1002.27 |
43.10 |
|
|
3055.1 |
0.0326 |
|
|
1000/125 |
54/4.84 |
19/2.90 |
43.54 |
993.51 |
125.49 |
|
|
3580.2 |
0.0319 |
|
|
1400/120 |
84/4.60 |
19/2.80 |
50.80 |
1396.00 |
116.99 |
|
|
4641.2 |
0.0231 |
|
|
1400/135 |
88/4.50 |
19/3.00 |
51.00 |
1399.58 |
134.30 |
|
|
4765.8 |
0.0229 |
|
|
1440/120 |
84/4.67 |
19/2.80 |
51.36 |
1438.81 |
116.99 |
|
|
4759.7 |
0.0224 |
|
|
1440/135 |
88/4.56 |
19/3.00 |
51.48 |
1437.15 |
134.30 |
|
|
4869.8 |
0.0223 |
|
FAQ
Jak vybrat správný model ocelového vyztuženého hliníkového lanka?
Základní typ je obvykle určen úrovní napětí a zamýšleným použitím vedení:
Distribuční vedení pod 5kV
Lze použít běžný hliníkový lankový drát (LJ) nebo malý -ocelový{1}}lankový drát (LGJ), vhodný pro scénáře s malými rozpětími a nízkým namáháním.
přenosová vedení 35 kV a vyšší
Aby byla zajištěna dostatečná mechanická pevnost a stabilita, je nutné použít ocelový-dutinový hliníkový lankový drát (LGJ).
Oblasti se silnou námrazou, dlouhá rozpětí nebo oblasti s vysokým tlakem větru
Ke zlepšení pevnosti v tahu by měl být vybrán vyztužený ocelový-lankový drát s hliníkovým jádrem, například modely využívající-pevnostní ocelové jádro (G2A/G3A) (JL/G2A, JL/G3A).
Velká-nadmořská výška, 500 kV a více vedení ultra-vysokého napětí
Doporučuje se ocelový-lankový drát s rozšířeným průměrem (LGKK). Zvětšení ekvivalentního průměru snižuje ztráty koróny a zlepšuje elektromagnetické prostředí.
